在航空工业领域，人们常把飞机和直升机戏称为“飞行疲劳机器”。这个称号可谓恰如其分——在飞行过程中，航空零部件始终处于循环交变应力的作用之下。尽管这些动态载荷在正常情况下远低于材料的屈服强度，但在设计阶段，工程师必须对潜在的疲劳问题给予极大的关注。因为哪怕是极其微小的裂纹，也可能在疲劳载荷的驱动下不断扩展，最终演变成灾难性的结构失效。
为了减轻重量，航空结构不能无限地增加厚度。那么，如何在“瘦身”的前提下提升零部件的抗疲劳性能？针对这一痛点，一种名为“冷膨胀”的强化工艺应运而生。今天，我们将结合DANTE热处理仿真软件的实际案例，深入探讨这一不增加重量的高效强化解决方案。
一、 疲劳的“温床”：紧固件孔的应力集中

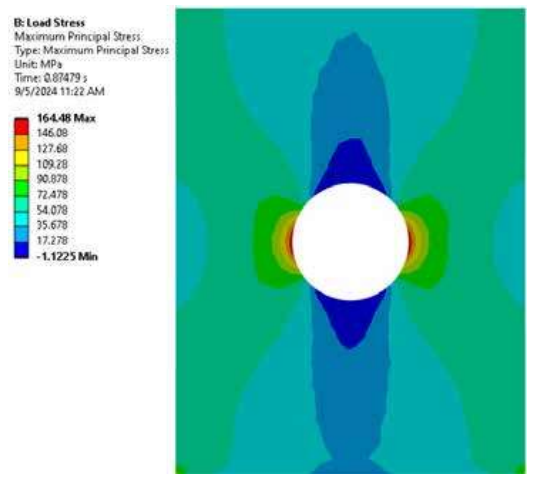

降低疲劳失效风险的方法有多种，包括修改零件几何形状以减小应力集中，或者进行表面处理。然而，修改几何形状时必须牢记一个核心原则：航空组件必须尽可能轻量化。因此，在不增加零件重量的情况下强化材料，成为了对抗疲劳的有效途径。 飞机上的结构部件通常通过铆钉或螺栓连接，这就要求在紧固之前先钻出或冲出孔洞。在服役过程中，这些孔洞天然地成为了应力集中源。图1：受轴向拉伸平板孔洞周围的应力集中现象示例 如图1所示，这是一个经典的平板受轴向拉伸时孔洞周围应力分布的案例。我们可以清晰地看到，在3点钟和9点钟方向（即垂直于拉伸载荷的方向）产生了明显的拉应力，而在12点钟和6点钟方向（平行于载荷方向）则出现了压应力。在服役中，这些应力会使孔边缘不断经历拉伸和压缩的循环。如果孔边缘存在任何微裂纹或加工缺陷，最终都将导致裂纹扩展甚至断裂。
二、 破局之道：冷膨胀工艺的力学机理
为了降低紧固件孔对疲劳性能的不利影响，最常见且最有效的方法是对材料进行“冷加工”，即通过一种称为冷膨胀的工艺，在孔的内边缘诱导产生残余压应力。在冷膨胀过程中，孔首先被加工得比目标尺寸小，然后通过特定工具将其扩大到所需的精确尺寸。在此过程中，孔周围的材料发生塑性变形；随后，由于周围材料试图恢复到未变形状态而发生弹性回弹，从而在孔周围形成一层宝贵的“压应力保护罩”。
常见的孔膨胀方法对比
实现孔扩大的方法有多种，它们在力学效果上存在显著差异：这两种方法都会在内表面摩擦力的作用下产生方向性的抛光效应，但这可能会在孔的导入边缘产生我们不希望看到的拉应力。3.开缝衬套法（更优方案）：使用心轴配合一个开缝衬套作为心轴与孔之间的缓冲。工艺完成后，开缝衬套直接丢弃。这种方法能够使心轴的力直接沿径向传递，从而实现更均匀的径向变形，并消除了仅使用心轴时产生的轴向摩擦力。（注：开缝衬套的接缝会在孔壁留下微小的凸起，需要在工艺后通过铰孔去除）。图2：带有中心孔的1/8英寸厚平板几何模型
三、 仿真介入：DANTE软件量化残余应力场
为了深入探索冷膨胀过程，并量化所获得压应力的数值与深度，我们开发了一个基于DANTE软件的有限元分析（FEA）案例研究。
1. 模型设置与材料参数

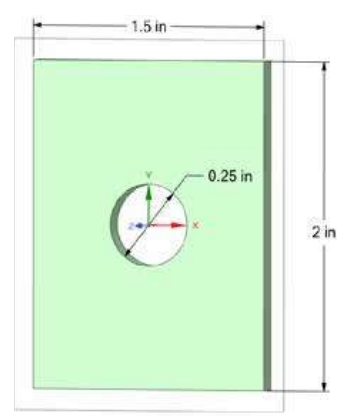

FEA模型的几何形状为一块1/8英寸厚的平板（如图2所示），中心有一个1/4英寸的孔。该平板材料为6061-T6态铝合金。在仿真中，我们将孔分别膨胀3%和6%，膨胀过程持续2秒，以探索不同变形量对压应力大小和深度的影响。CAE工程师的仿真策略：为了节省计算成本，本案例中并未直接对心轴进行建模。取而代之的是，利用以孔为中心的圆柱坐标系，对孔的内表面施加均匀的径向膨胀位移来模拟变形过程。这种等效建模方法在保证精度的同时，极大提高了计算效率。在材料本构方面，DANTE软件采用了基于Bammann-Chiesa-Johnson (BCJ)模型的粘塑性本构模型。BCJ模型是一种用于描述金属等材料在高应变率、大变形、高温等复杂加载条件下力学行为的本构模型。它基于物理机制，能够同时考虑应变率、温度与材料硬化之间的耦合效应，以及应变率历史效应，在数值模拟中具有较高精度。因此它能够精确求解冷膨胀这种动态局部塑性变形过程中的材料响应。仿真结果将提取并报告平板中面处的环向应力。
2. 3% 膨胀量的结果分析

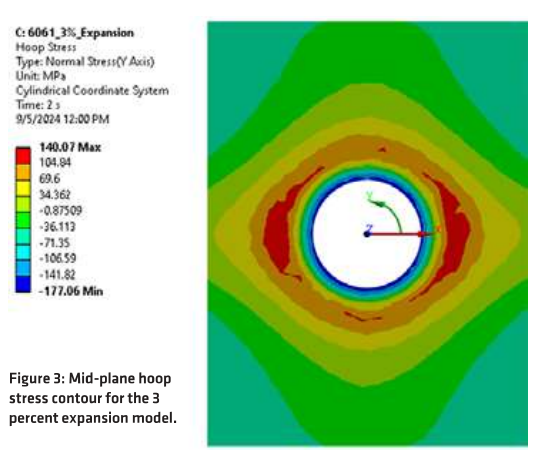

图3：3%膨胀模型的中面环向应力云图图3展示了3%膨胀模型的环向应力云图及坐标系。从云图可以看出，在膨胀孔的内表面成功获得了约22 ksi（约170 MPa）的残余压应力，并且该压应力随着距内表面深度的增加而逐渐衰减。根据应力平衡原理，在压应力区域的外围，必然存在一层拉应力层。云图清晰地显示，包围压应力的确实是一层拉应力区。虽然这层拉应力的数值低于压应力，但它覆盖了零件内部比压应力区更大的面积。此外，由于本模型中的平板是矩形的，远离孔洞处的应力分布并不是完全周向均匀的。
3. 6% 膨胀量的结果分析

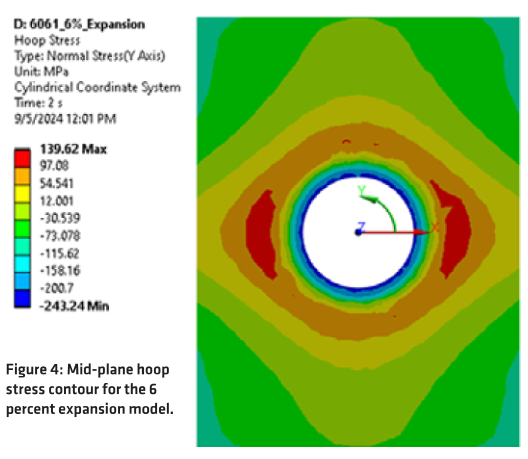

图4：6%膨胀模型的中面环向应力云图图4展示了6%冷膨胀模型的环向应力云图。与3%模型相比，该模型获得的压应力数值更高，达到了约34 ksi（约240 MPa），这已经非常接近6061-T6铝合金报告的屈服强度。而其周围拉应力的大小和覆盖面积与3%膨胀模型基本相当。
4. 深度剖析：路径应力对比

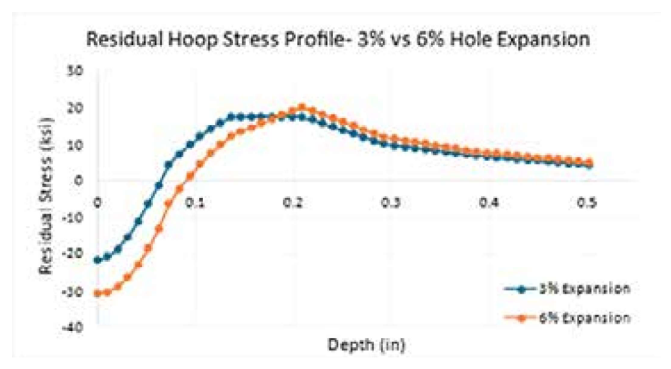

图5：3%与6%膨胀模型的路径环向应力图对比为了更精确地对比，我们提取了一条路径上的残余环向应力进行绘制（如图5）。该路径位于中面，沿X轴从孔的内表面一直延伸到平板的右边缘。路径图直观地证实了两个模型在内表面都产生了良好的压应力，且6%模型的压应力峰值明显更高。更关键的是，6%冷膨胀模型中压应力的深度也更大。具体数据显示：3%膨胀模型在大约 0.075 英寸深处由压应力转变为拉应力；而6%膨胀模型直到大约 0.1 英寸深处才发生转变。此外，对于外围的拉应力水平，两个模型的预测值相近，但6%模型的拉应力峰值略高，且峰值位置更深。这也是在实际工程应用中需要权衡的因素——过大的膨胀量虽然增加了压应力层深，但也可能带来不可忽视的外围拉应力风险。
四、 结论与工程启示
冷膨胀是一项快速、高效的强化工艺，它能够在不增加航空零部件重量的前提下，显著提升紧固件孔周围材料的抗疲劳性能。尽管冷膨胀的具体方法多种多样，但其核心力学机制是一致的：通过塑性变形与随后的弹性恢复，在关键区域引入有益的残余压应力场。这些残余压应力能够有效抵消孔洞应力集中处形成的工作拉应力，从而延缓孔表面附近疲劳裂纹的早期萌生，大幅提升结构的疲劳寿命。在本案例中，我们利用DANTE软件成功模拟了3%和6%两种变形水平下的冷膨胀过程，并对产生的环向应力进行了对比分析。仿真结果清晰地表明：6%的膨胀模型比3%的模型产生了数值更高、深度更大的压应力层。面向未来的仿真价值：这些仿真模型的结果可以进一步应用于后续的载荷模型中，以确保获得的压应力深度和数值足以满足特定工况的需求；同时，它还可以用来预测最终机加工（如去除开缝衬套留下的凸起）后的应力再平衡状态。
