DANTE软件应用深度解析 | 准确预测硬度和变形的关键一环

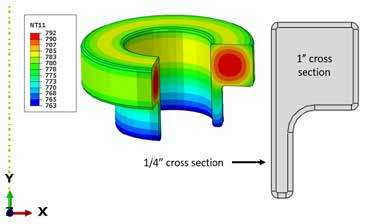

图1：典型零件几何（齿轮）包含薄壁筋板（1/4英寸）和厚壁本体（1英寸），空气转移过程中不同截面的冷却速率差异显著。

1. 为什么转移步骤如此关键？

2. 基于DANTE软件的敏感性分析：以AISI 1020为例

• 炉内加热：2小时，800℃（奥氏体化）
• 空气转移：0～90秒，环境温度400℃（考虑辐射和对流综合换热）
• 水淬：30分钟，20℃水
• 空冷至室温：1小时，20℃

2.1 厚截面（1英寸圆柱）的非线性响应

• 表面硬度变化：0秒转移时表面硬度约42.3 HRC，随转移时间增加，表面硬度反而“反常升高”，在50秒时达到峰值约44.8 HRC；超过50秒后表面硬度开始下降，90秒时降至37.7 HRC。

• 心部硬度趋势：从0秒时的21.2 HRC略微下降至50秒时的20.8 HRC；但转移时间超过50秒后，心部硬度逐渐回升，90秒时达到约23 HRC。

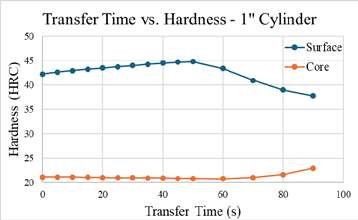

图2：一英寸圆柱体（厚截面）模拟转移时间与表面/心部硬度关系。转移时间在0~50秒内表面硬度不降反增，呈现峰值后再下降的复杂规律。

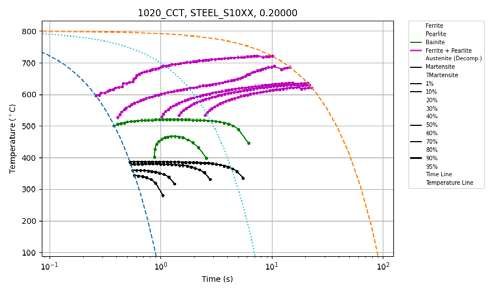

图3：DANTE 材料数据库生成的AISI 1020钢CCT图，清晰表明不同冷却路径对应的组织类型，解释了转移时间如何改变相变路径。

2.2 薄截面（1/4英寸圆柱）的高敏感性

• 转移时间为0秒时，表面硬度约46 HRC，心部约44 HRC，表面与心部差异小。
• 随着转移时间增加，表面硬度在15秒内略有上升，但超过15秒后表面和心部硬度均迅速下降；约40秒时表面与心部硬度均降至约21 HRC。
• 对比厚截面，薄圆柱对转移时间更敏感：仅20秒转移时间就已造成显著硬度损失，而厚截面的表面硬度在50秒内仍保持上升趋势。

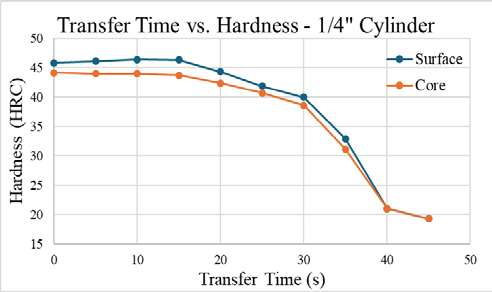

图4：1/4英寸圆柱体（薄截面）模拟结果，转移时间超过15秒后硬度快速衰减，体现出薄壁零件对转移操作的极高敏感性。

3. 从冶金学深度解读：热梯度如何重塑相变路径

4. 工程价值与DANTE仿真优势

• 真实再现现场工艺波动（转移时间差异）对硬度和组织的影响；
• 预测复杂零件不同截面位置因热梯度导致的变形与残余应力分布；
• 辅助工艺设计，确定允许的最大转移时间窗口，尤其是低合金钢、薄壁零件或高强钢；
• 减少试错成本，避免因转移延迟造成的硬度不足、软点或淬火裂纹。
