高压气淬（HPGQ）以其清洁、变形小的优势成为精密热处理的重要选择。然而，淬火室内气体流动与压力的变化导致零件冷却速率差异，直接影响相变与最终变形。如何精确描述这种复杂的换热行为？本文通过实测时间-温度数据，结合有限元法与DANTE材料模型，建立了一套完整的传热系数（HTC）确定方法，为工艺优化与变形预测提供可靠边界。图1 从HPGQ实验中收集的时间-温度数据（图中插图显示装炉构型与炉腔位置）研究采用AISI 1018钢制成直径3英寸×24英寸的圆柱试棒，共20根构成生产样件，其中8根内部埋置热电偶（沿轴向距端部6英寸），12根无热电偶。分别在2、4、6、10、15、20 bar氮气压力下进行高压气淬，记录每个压力下的温度历程。图1清晰地展示了同一批次内不同位置零件的冷却行为差异：2号位置的钢柱冷却速率远高于其他，因为它正对喷气喷嘴。这种位置导致的冷却不均在实际生产中必须考虑，否则将引起零件变形分散。理解工艺设备的这种热行为差异性是稳定生产高质量零件的前提。
1. 从原始数据到平均冷却曲线

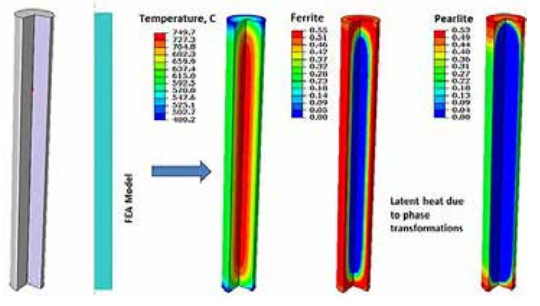

为了获得可代表每个压力水平的典型热边界，对每组压力下多个热电偶测得的温度数据进行分析并取平均，得到一条基准时间-温度曲线。该平均曲线用于后续有限元模型的标定。同时注意到，淬火室内不同位置的冷却速率差异很大，但通过分别拟合快冷与慢冷位置的数据，可以给出HTC的合理波动范围。图2 圆柱试件轴对称FEA模型（最左红点为热电偶节点位置）及DANTE预测的温度与相分布结果有限元模型构建时，采用轴对称模型，在表面附近加密网格以精确捕捉淬火初期的大温度梯度。热电偶位置对应模型中特定节点（图2最左红点）。材料热物性考虑与温度的相关性，并激活相变潜热模型。对不同换热系数进行参数扫描，将模拟的时间-温度曲线与平均实验曲线对比，通过基于灵敏度的正演优化反复迭代，直至两者误差最小。这种方法比直接反算法更稳定，物理意义明确。
2. 潜热效应与相变建模

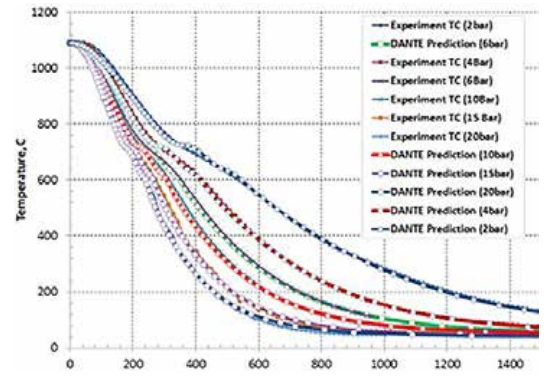

图3展示了各压力下预测与实验曲线的对比，拟合程度非常高。尤其值得注意的是，所有曲线在700°C附近均出现斜率变化，这是奥氏体向铁素体/珠光体转变时释放相变潜热的典型特征。慢冷条件下（如2 bar）潜热效应更明显，因为相变在更宽的时间尺度内发生；对于大尺寸零件，这种效应也更显著。由于AISI 1018钢淬透性低，淬火后主要获得铁素体+珠光体，而更高合金牌号可能生成贝氏体或马氏体。在拟合HTC时必须包含潜热，否则会显著低估实际换热系数。图3 不同压力等级下预测（FEA）与实验平均的时间-温度曲线，700°C潜热平台清晰可见值得一提的是，气淬过程中炉腔内气体环境温度并非恒定。热零件刚进入淬火室时，气体被迅速加热，在热交换器起作用前会出现一个环境温度尖峰。这种瞬态效应必须在模拟中考虑——通常通过实测气体温度曲线或根据能量平衡估算，以保证HTC拟合的准确性。
3. 传热系数(HTC)结果与差异性

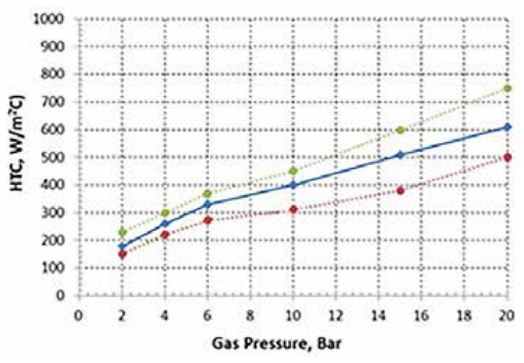

利用上述方法，获得了2~20 bar压力下的传热系数。图4中蓝色曲线为基于平均冷却速率拟合的HTC值，绿色与红色曲线分别代表同一压力下快冷位置与慢冷位置对应的HTC（反映炉内位置差异）。数值上，2 bar气淬的平均HTC约为200 W/(m²·K)，20 bar时升至约600 W/(m²·K)。工程师可以使用这些HTC（以及实测的环境温度）进行热处理工艺模拟，同时还可以用高/低HTC做灵敏度分析，评估零件对冷却波动的不同响应。图4 各压力水平下的对传热系数（蓝线：平均拟合值；绿线：快冷位置；红线：慢冷位置）与液体淬火（油、水）不同，液体淬火中淬火介质整体温度几乎不变（因为介质体积远大于零件），而气淬时气体环境温度会动态变化。因此，HTC的确定必须结合实时气体温度测量，否则将引入较大误差。本研究中通过热电偶同时记录零件心部温度与炉腔气体温度，使得边界条件更加真实。
4. DANTE软件的应用：从热场到组织与变形
获得可靠的HTC后，便可驱动材料微观组织演化模型。DANTE软件采用基于内变量的相变动力学模型，能模拟淬火过程中奥氏体分解为铁素体、珠光体、贝氏体或马氏体的过程，同时计算相变潜热、相变塑性及体积变化，最终预测硬度分布与变形。对于AISI 1018这类低碳钢，虽然淬火后以铁素体/珠光体为主，但HTC的精确与否仍显著影响心部与表面的温差，进而影响热应力和最终的残余应力。在DANTE模拟中，即使是不发生马氏体相变的钢种，准确的热边界也能大幅提升应力与变形预测精度。
5. 讨论：工艺设备表征的价值
图4中展示的HTC范围（高/低）直接来源于炉内不同位置的冷却速率差异。实际生产时，零件可能分布在淬火室的任意位置，使用平均HTC能预测典型响应，而高/低HTC则用于评估最恶劣情形下的变形风险。这种基于实测数据的HTC库也为同类炉型或工艺转移提供了基础。值得注意的是，本方法不仅限于高压气淬，同样适用于油淬、水淬、聚合物淬火等任何淬火介质。只需采集带热电偶的零件在真实工况下的时间-温度数据，即可通过相同的正演优化流程获得对应介质的HTC。随着传感器与数据采集成本降低，热处理设备数字化成为可能，而如何从海量数据中提炼出有用信息——如本文所述的HTC——则是发挥数据价值的关键。
6. 结论
本研究通过系统的实验设计、有限元分析及DANTE材料模型，建立了高压气淬炉在2~20 bar压力范围内的传热系数数据库，并量化了炉内位置造成的冷却差异性。该方法不仅给出了平均HTC，还提供了高/低灵敏度的边界，使模拟能够覆盖真实工艺窗口。工程师可直接利用这些HTC进行后续的相变、硬度与变形模拟，从而优化装炉方案、减少试错成本。同时，该工作流程具有普适性，可推广至各类淬火工艺，为热处理数字化提供了可靠的技术范式。
