在低压渗碳工艺中，碳化物形成的位置预测对于确保零件服役性能至关重要。不当的工艺设计或不利的几何特征可能导致有害碳化物生成，影响零件机械性能。本文将介绍如何利用DANTE热处理仿真软件分析和解决这一问题。低压渗碳（LPC）作为一种先进的真空渗碳技术，已被广泛应用于高端齿轮、轴承等关键零部件的表面强化处理。然而，在实际生产过程中，有害碳化物的形成始终是困扰工艺工程师的一大难题。这些碳化物可能是LPC工艺中增压/扩散步骤设计不当的结果，也可能是由于几何特征不利于碳均匀扩散到组件中所致。特别是尖角等几何特征，可能严重影响碳的正常扩散。当碳从两个表面同时向角部扩散，或由于不利的几何特征导致碳扩散受阻时，可能会造成碳积聚，进而增加碳化物形成区域。虽然通过机加工去除过多碳化物形成区域可以去除不需要的微观组织，但同时也会去除赋予部件所需机械性能的渗碳层。
问题描述：几何特征对碳化物形成的影响

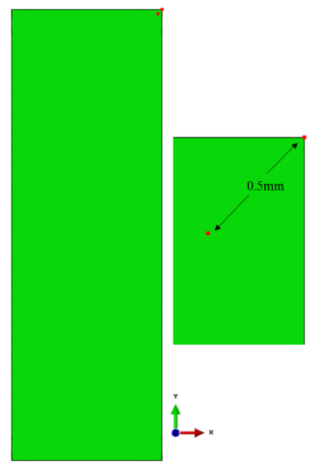

在某低压渗碳工艺应用中，研究人员发现采用AISI 4150钢制造的环形零件在特定几何特征处存在碳化物过度形成的风险。为了深入理解这一问题，他们利用DANTE软件建立了有限元模型，对LPC工艺中的碳扩散和碳化物形成过程进行了详细分析。图1：尖角环模型的全截面（左）和截面右上角的特写（右），红色高亮节点用于碳分布分析如图1所示，研究采用了一个轴对称环模型，外径101.6毫米，壁厚12.7毫米，通过LPC工艺实现表面碳含量达到1.0%，有效硬化层深度（ECD）为1.0毫米。初始研究的几何形状在内径和外径表面采用了尖角设计。
DANTE仿真分析：碳化物形成预测
DANTE热处理仿真软件能够同时考虑多种物理现象：渗碳过程的质量扩散、加热和冷却过程的热传递、变形和残余应力和应变分析，以及微观结构演化的固态相变。这种综合建模能力使得DANTE能够准确预测碳化物的形成位置和程度。
表面碳化物形成分析

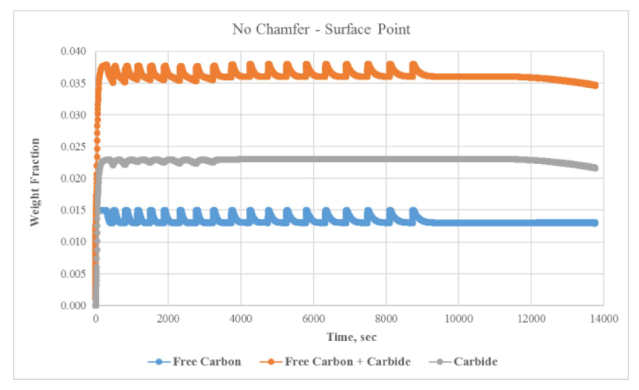

图2展示了尖角模型表面三个碳变量在整个LPC过程中的变化曲线。分析结果表明，在尖角几何特征位置，碳化物形式的碳含量超过了奥氏体基体中的游离碳量，这说明该位置的碳化物形成值得高度关注。图2：碳在奥氏体基体中的游离碳、碳化物中的碳以及环表面外径角处的碳总量
次表层碳化物形成分析

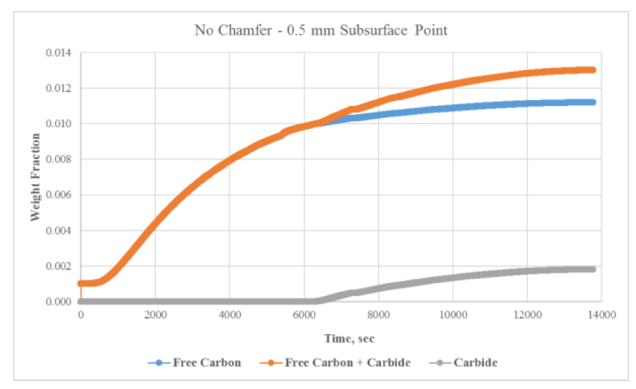

进一步分析表面下0.5毫米处的碳分布情况（图3），发现碳化物形态的碳在该深度明显低于表面，但值得注意的是，碳化物中的碳含量呈稳步增长趋势。这种稳定的增长表明碳化物正在持续形成而非溶解，这应当引起工艺设计人员的高度重视。图3：在环表面距离角0.5毫米处，奥氏体基体游离碳、碳化物碳与总碳变化为了去除不需要的碳化物，通常需要进行热处理后的机加工。然而，除了额外工序带来的成本增加外，精心打造的渗碳层也会因机加工而被削减。这种渗碳层的减少将对马氏体的硬度和机械性能产生严重影响，更重要的是，施加在表层的有益压应力将显著降低。
可接受碳化物形成区域的确定

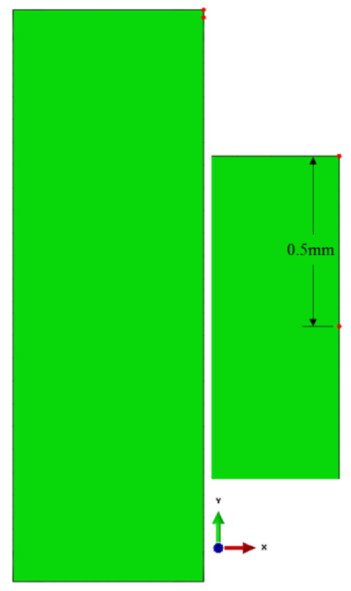

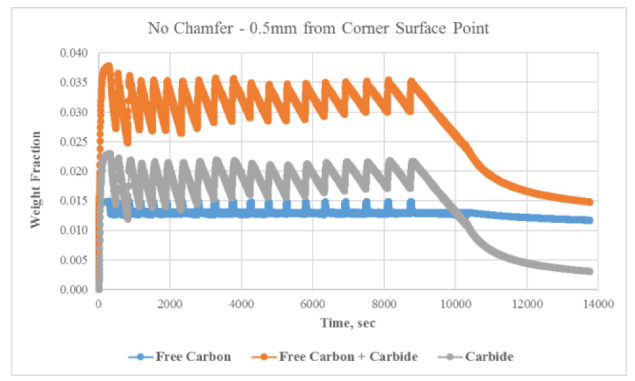

通过全面分析建模结果，研究人员找到了碳化物形成量可接受的区域。对于该几何形状，这个区域位于距离外表面角点0.5毫米处（图4）。图5显示，虽然在这一位置仍有部分碳以碳化物形式存在，但碳含量正在减少且相对较小。图4：可接受区域节点位置尖角环模型全截面及右上角特写，红色节点表示0.5mm位置图5：距离外表面角点0.5mm处游离碳、碳化物碳及总碳的变化
解决方案：几何优化设计

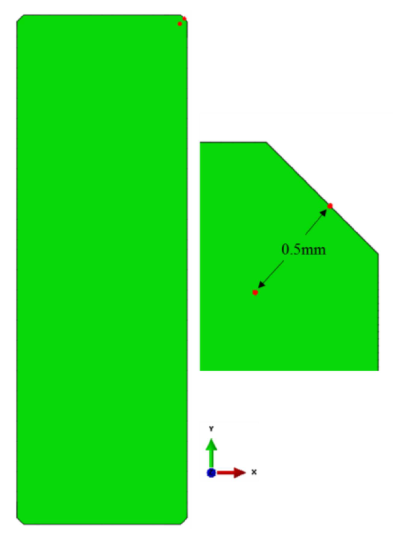

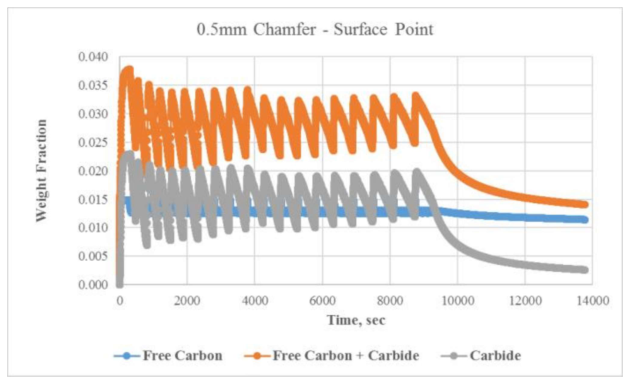

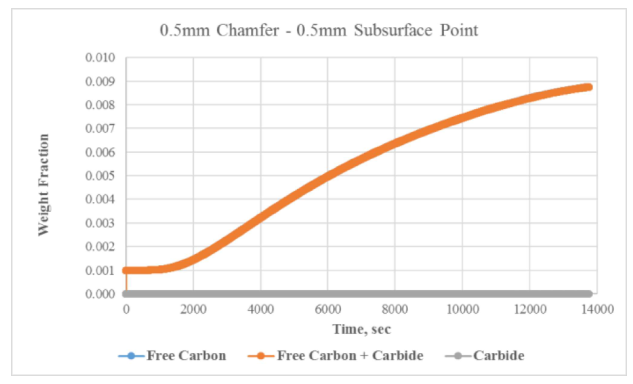

了解可能形成的碳化物位置和分布后，可以通过优化零件设计显著降低碳化物形成的可能性。图6显示了同一环添加0.5毫米×0.5毫米倒角后的几何模型。倒角的加入减少了角部的碳积聚，从而显著降低了碳化物形成的风险。图6：添加倒角后的环模型全截面及右上角特写图7显示，在添加倒角后，环表面仍有少量碳以碳化物形式锁定，但这些颗粒数量很少，很可能在最终的研磨过程中被去除。图8则揭示，在距离表面0.5毫米处，所有碳都以游离形式存在于奥氏体基体中，表明在此深度不会形成不需要的碳化物。图7：倒角平面上表面游离碳、碳化物碳及总碳图8：倒角环表面下0.5mm处游离碳、碳化物碳及总碳
DANTE热处理仿真价值与启示
材料成分、渗碳时间和零件几何形状都会影响碳化物的形成。利用DANTE探讨这些参数对最终渗碳层（关于碳化物生长和溶解）的影响，有助于在零件开始生产前确定碳化物形成的严重程度和位置。通过热处理建模，采取主动的低压渗碳方法可以带来显著的成本收益。深入了解零件对增压/扩散周期、几何特征、渗碳温度和合金元素的敏感性后，可以实现加工时间的缩短、热处理后机加工量的减少以及废品率的降低。
结论
本文通过DANTE热处理仿真软件对低压渗碳工艺中的碳化物形成问题进行了系统分析，研究结果表明：
- 尖角几何特征会显著影响碳的均匀扩散，容易导致局部碳积聚和碳化物过度形成；
- DANTE仿真能够准确预测碳化物形成的位置和程度，为工艺优化提供科学依据；
- 通过几何优化（如添加倒角）可以有效控制碳化物形成，保证零件机械性能；
- 热处理仿真技术使工艺设计从传统的“试错法”转向基于科学预测的主动设计方法。
借助精确的热处理仿真和直观的软件界面，计算机建模已成为排查和改进热处理工艺的有用工具。随着仿真能力的不断提升，越来越多的企业正在积极评估和采用这类工具，以提高产品质量、降低成本、缩短开发周期。像DANTE这样基于计算机的工具正在帮助改善热处理行业的现状，推动其向更科学、更高效的方向发展。
