基于DANTE热处理仿真软件的齿轮渗碳淬火全流程分析与优化

在现代机械传动领域，齿轮是当之无愧的核心。无论是高翱蓝天的航空发动机，还是驰骋千里的汽车变速箱，其可靠性都深深依赖于齿轮的疲劳性能。为了赋予钢齿轮卓越的表面硬度、耐磨性和抗疲劳强度，渗碳和淬火 已成为不可或缺的关键热处理工艺。

然而，一个核心的工程挑战随之而来：我们如何精确预知和控制这些复杂热处理过程在齿轮内部产生的残余应力？残余应力，特别是残余压应力，是抵抗疲劳破坏的"隐形铠甲"。传统"试错法"不仅成本高昂、周期漫长，更难以洞察其内在机理。

今天，我们将通过一个经典案例，深入解析DANTE 这款专业热处理仿真软件，如何在虚拟世界中精准复现并优化整个工艺链，为打造高可靠性齿轮提供科学依据。

一、 引言：齿轮疲劳的"守护神"——残余压应力

为什么渗碳和淬火能提升齿轮寿命？其奥秘在于两点：表面硬化与有益的残余压应力。

在淬火过程中，渗碳层中的高碳奥氏体向马氏体转变会发生体积膨胀。由于齿轮心部冷却和相变较快，表层的马氏体转变相对延迟，这种不同步的膨胀会在齿轮表面形成一层残余压应力。

这层"压应力铠甲"能有效抵消齿轮在啮合传动时所承受的交变弯曲应力和接触应力，显著抑制疲劳裂纹的萌生与扩展，从而延长使用寿命。然而，残余应力的分布与大小深受齿轮几何形状、渗碳层深度 和 淬火工艺 的影响。DANTE软件的价值，正是在于能够量化这些复杂因素的影响。

二、 DANTE：揭秘热处理"黑箱"的利器

DANTE是一款基于有限元法（FEA）的专业热处理仿真软件，它通过内状态变量（ISV）材料模型，将温度、相变动力学和力学响应紧密耦合。其核心能力包括：

多物理场耦合：同步计算热处理过程中的温度场、相变场和应力应变场。

精准材料模型：能够考虑碳含量对马氏体相变起始温度（Ms）的关键影响。例如，AMS 6308钢的Ms点会从碳含量0.1%时的437°C，降至0.8%时的135°C，这正是仿真精度的重要保障。

完整工艺链仿真：支持渗碳（包括真空渗碳）、淬火、低温处理、回火等一系列热处理工序的模拟。

预测微观组织：可输出马氏体、残余奥氏体等相组成，以及残余应力和变形结果。

简单来说，DANTE让我们能够"看见"热处理过程中齿轮内部每一个点的温度、成分、组织结构和应力的变化历程，将传统的"黑箱"工艺变成了一个透明、可控、可优化的过程。

三、 案例深度剖析：从渗碳到服役的全流程仿真

本研究以AMS 6308材料制成的直齿轮为对象，建立了精细的单齿有限元模型，利用循环对称性来代表整个齿轮。

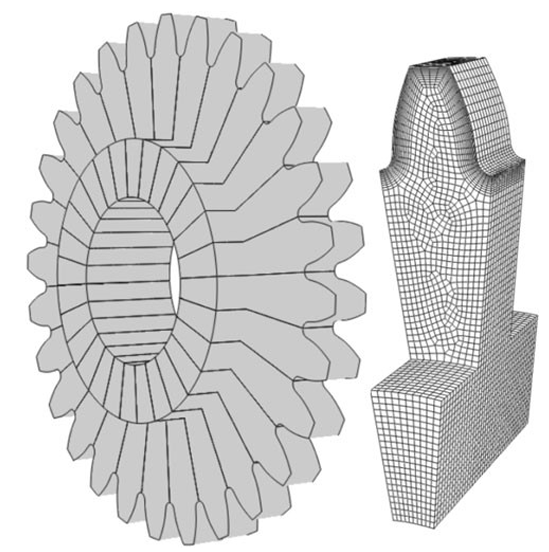

图1：单齿模型的齿轮几何与有限元网格

1. 真空渗碳仿真：几何形状对碳分布的"雕琢"

研究设定了三种目标渗碳层深度（0.5mm, 1.0mm, 1.5 mm），使用DANTE-VCARD模块设计了"增压-扩散"工艺。仿真结果揭示了一个关键现象：齿轮几何形状强烈影响最终的碳分布。

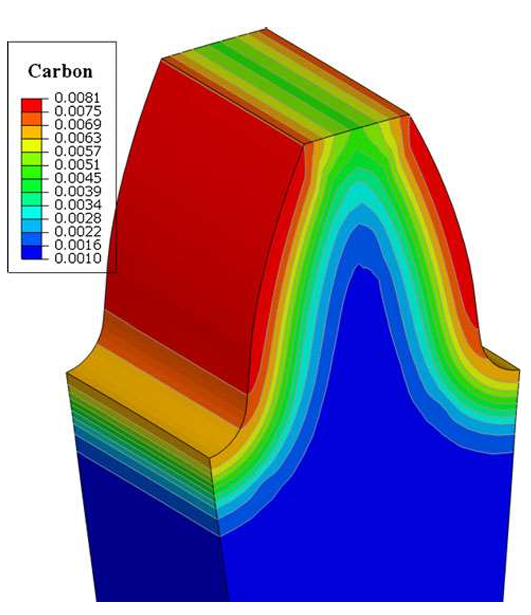

图2：碳分布轮廓，渗碳层深度1.5mm

由于齿根圆角处曲率大，碳原子扩散路径更为复杂，导致该区域的碳含量（约0.68%）明显低于相对平坦的齿侧面（0.8%）。这种差异随着渗碳深度的增加而加剧。这警示我们，在设计渗碳工艺时，必须考虑"局部几何效应"，否则可能导致齿根等关键区域硬化不足。

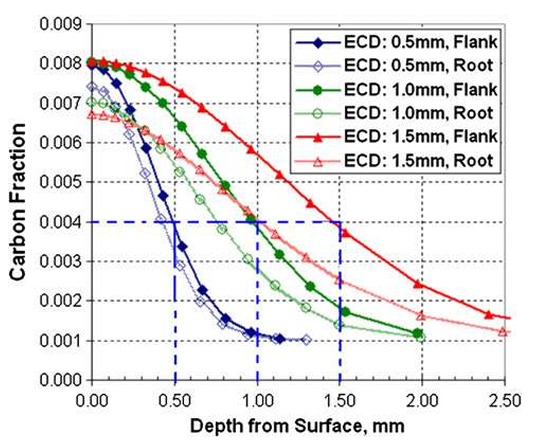

图3：碳分布与厚度及渗碳层深度增加的几何效应

2. 淬火过程仿真：残余应力的"诞生记"

接下来，DANTE模拟了齿轮从900°C入油淬火，再到低温处理的全过程。残余应力的生成是一部由热收缩和马氏体相变共同主演的"交响曲"。

初期：表面快速冷却，热收缩受内部制约，产生拉应力。

中期：相变从渗碳层-芯界面（该处Ms温度较高）开始。马氏体转变的体积膨胀在皮下产生压应力，为平衡此压力，表面转而承受更大的拉应力，甚至发生塑性变形。

后期：高碳表层最终冷却至其Ms点以下，转变为马氏体并膨胀，使表面的拉应力最终逆转为有益的残余压应力。图4展示了随着渗碳深度增加，压应力层逐渐向内部延伸

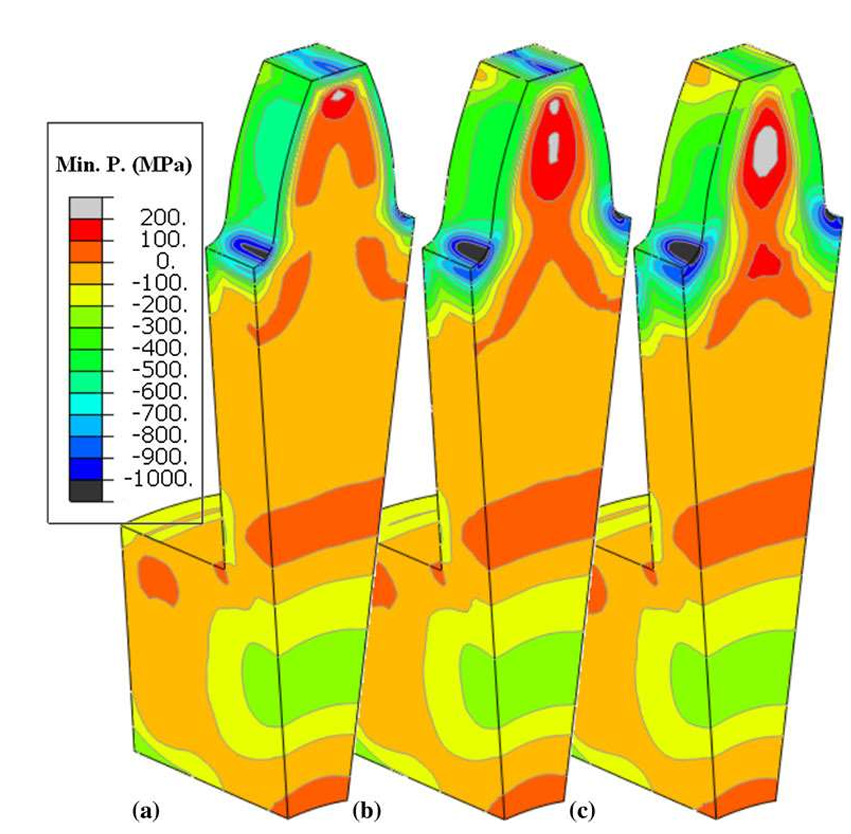

图4：三种渗碳层深度残余应力分布的剖面图(a) 0.5mm, (b)1.0mm, (c)1.5mm

仿真结果清晰地显示：

• 残余压应力的深度随渗碳层加深而增加。

• 但表面的压应力大小却随渗碳层加深而略有下降（从0.5mm时的-570 MPa降至1.5mm时的-400 MPa）。DANTE通过全过程历史追踪，为这一反直觉的现象提供了合理解释。

• 齿根圆角区域因几何应力集中，其残余压应力高达-1000 MPa以上，远高于齿侧区域。

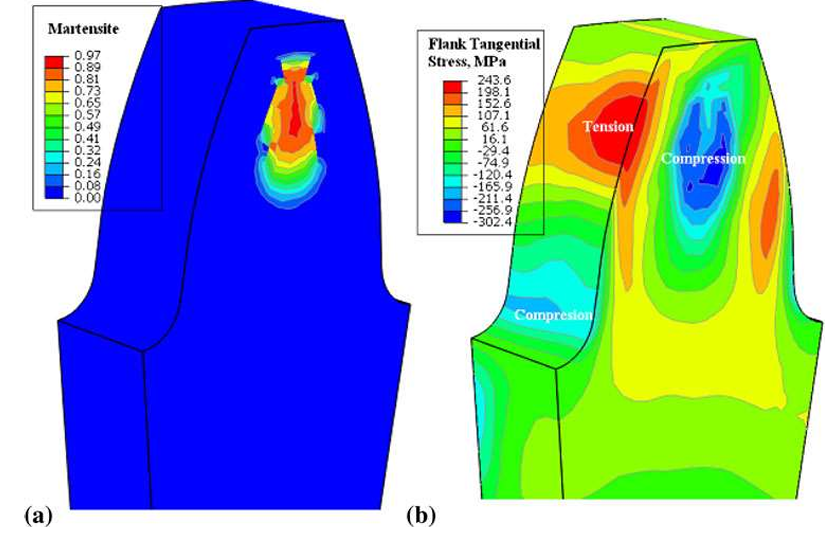

图5 ：淬火3.6秒时的 (a) 马氏体分布和 (b) 应力分布

图6明确展示了不同深度下，齿根与齿侧的应力分布差异，以及渗碳深度对应力梯度的影响。

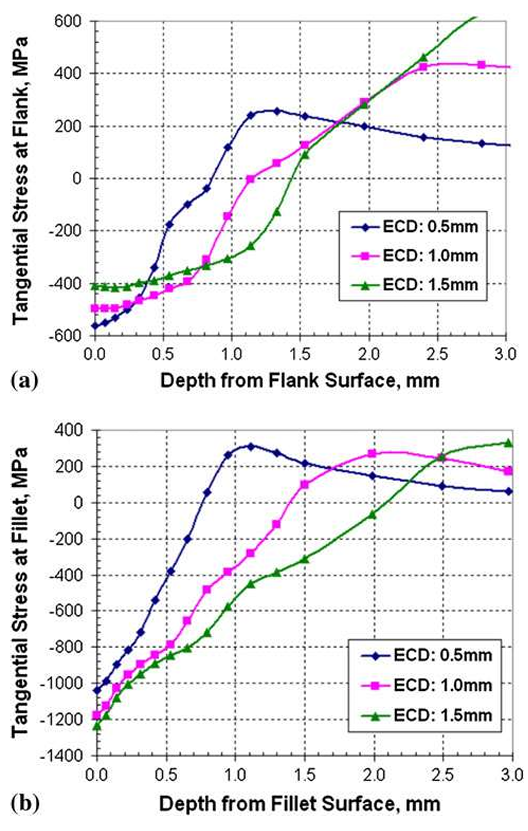

图6： (a)齿根圆角和 (b)齿侧面预测的残余应力

3. 服役性能评估：当残余应力遇上工作载荷

仿真的最终目的是预测齿轮在实际工作中的表现。研究者将DANTE计算出的残余应力场"映射"到齿轮的弯曲和接触载荷模型中，进行了联合仿真。

单齿弯曲疲劳分析：

在齿尖施加11,250 N的力模拟弯曲载荷。结果显示：

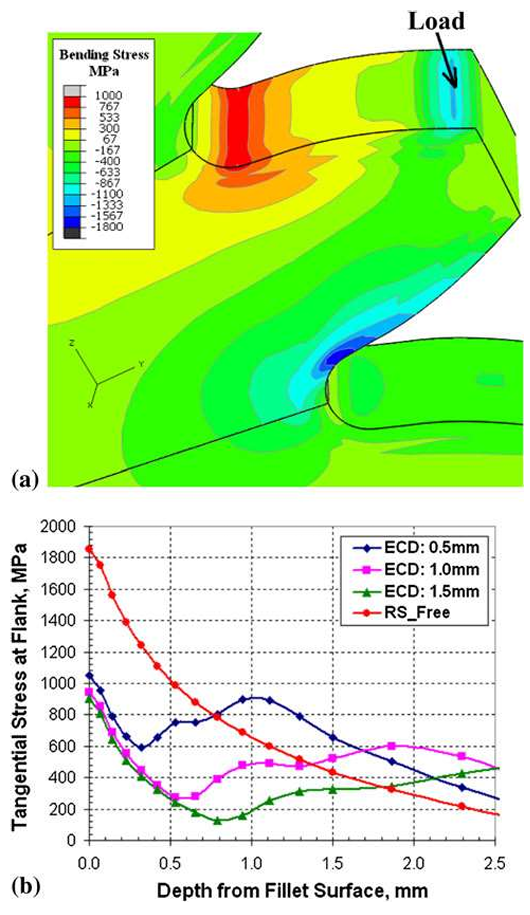

图7：(a)渗碳层深度为1.0mm单齿的应力分布，(b)不同渗碳层深度齿根圆角应力随深度分布

图7(b)中对比了"有残余应力"和"无残余应力"两种状态下，齿根拉应力的巨大差异：

无残余应力时，齿根危险点的拉应力高达约1800 MPa，已接近材料的屈服极限，极易发生疲劳破坏。

引入残余压应力后，该点的有效拉应力降至约1000 MPa，降幅超过40%！这极大地提升了齿轮的弯曲疲劳极限。

动态接触应力分析：

在接触应力分析中，残余应力的益处同样明显。

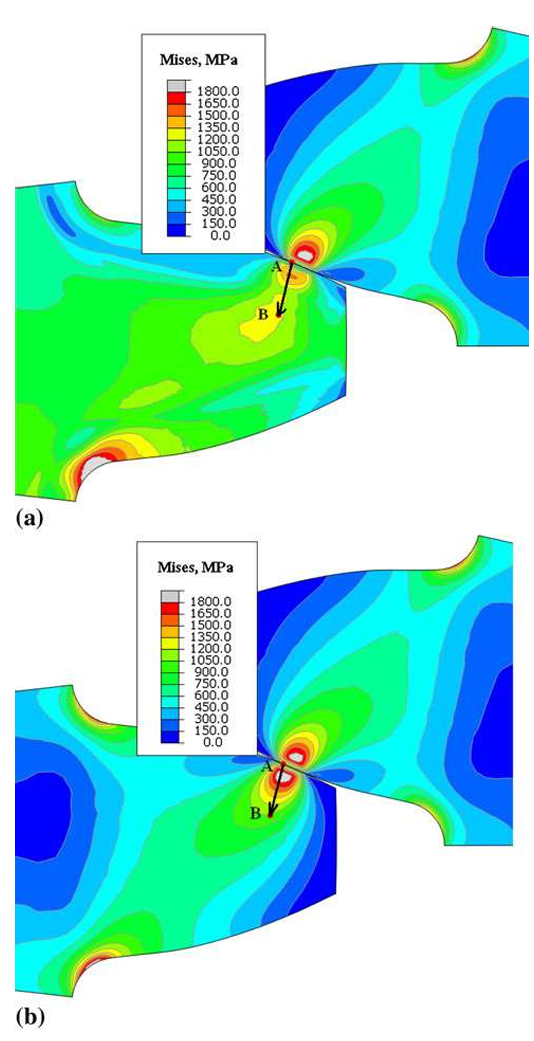

图8：动态接触分析应力分布情况：(a) 无残余应力，(b) 有残余应力

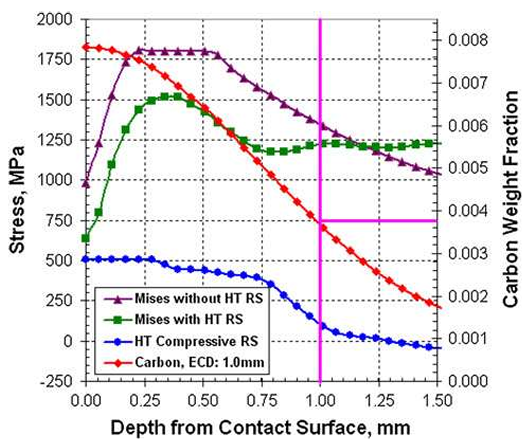

图9：不同渗碳层下的米塞斯应力分布

图9中显示了有无残余应力时，接触区下方的应力分布。有残余应力时，表面和次表面的应力水平显著降低。

无残余应力时，接触区下方出现一个高应力平台（约1800 MPa），预示着严重的塑性变形和早期剥落失效风险。

引入残余应力后，表面米塞斯应力从950 MPa降至625 MPa，且最大应力点从表面转移至皮下约0.4 mm深度处，这与经典的接触疲劳裂纹起源位置变化规律相符。

四、 工程启示与优化方向

通过DANTE的全流程仿真，我们得以洞悉渗碳淬火的本质，并得出以下关键结论与优化策略：

核心发现与工程建议

1. 渗碳层深度并非越深越好：仿真表明，当渗碳层深度超过1.0 mm后，对接触疲劳性能的改善已不显著，而工艺成本（时间和能耗）却成倍增加。综合考虑弯曲与接触疲劳，0.75 - 1.0 mm 是一个性价比极高的优化区间。

2. 几何形状是不可忽视的设计变量：齿轮的几何形状直接决定了碳分布和淬火冷却均匀性，从而影响残余应力的"局部"状态。必须在工艺设计阶段就通过仿真对其进行评估和补偿。

3. 残余应力是疲劳设计的核心：在设计阶段，必须将热处理引入的残余应力作为初始条件纳入强度校核。忽略它，将导致寿命预测严重偏离实际。

4. DANTE是实现"工艺-组织-性能"一体化设计的桥梁：它使得工程师能够在物理试验之前，在虚拟空间中探索和优化工艺参数（如渗碳时间、淬火介质等），实现"第一次就做对"，大幅缩短研发周期，降低制造成本。

五、 结语

热处理仿真，特别是DANTE这样的专业工具，已经将齿轮制造从一门"经验艺术"提升为一项"预测科学"。它让我们能够深入微观世界，解读应力与相变的密码，从而为宏观世界中的齿轮披上更坚固的"铠甲"。在工业界追求更高可靠性、更长寿命和更低成本的今天，掌握并运用这类先进的仿真技术，无疑是每一位CAE工程师和工艺设计师的核心竞争力所在。
