感应硬化（感应淬火）作为一种非接触式、高效率的表面硬化技术，在汽车传动轴、齿轮、工程机械等高端部件中应用日益广泛。其加热时间仅数秒至数分钟，相比渗碳炉数小时的工艺，能耗与周期大幅缩短，且能够选择性硬化关键区域，避免整体热处理变形风险。然而，快速加热与冷却也带来挑战：硬化层与心部界面处残余应力从压缩突然转变为拉伸，极易引发高周疲劳失效。如何精准预测并优化残余应力？本文通过一个典型AISI 4140钢轴的感应硬化案例，介绍DANTE材料模型及有限元方法（FEA）如何辅助设计预热工艺，从而获得更优的应力分布，提升零件服役寿命。
感应硬化利用电磁感应在工件表层产生涡流，实现快速加热至奥氏体化温度（通常1050℃左右），随即喷液淬火形成马氏体硬化层。优点极为突出：极短处理时间、无脱碳氧化风险、高硬度（>55 HRC）且表面为压应力状态，对磨损与疲劳载荷有利。但硬币的另一面是：加热与冷却速率极高，容易导致开裂及局部变形；同时由于处理时间极短，扩散过程受限，硬化层下方会形成剧烈应力梯度——从表面高压缩应力突变为次表层的拉应力。若工艺设计不当，在交变载荷下裂纹极易从壳芯界面萌生，造成灾难性失效。
为了平衡硬化层深度、硬度剖面与残余应力状态，传统试错法成本高、周期长。此时，基于FEA的数值仿真成为关键技术。借助DANTE材料模型与热-冶金-力学耦合分析，工程师可以虚拟评估不同工艺参数，甚至预热策略对应力分布的调控效果。
感应硬化本质上涉及电磁场、热传递、固态相变及固体力学。完整的电磁-热耦合需同时建模线圈与工件，计算量大。而“热通量法”（Flux Method）则更高效：直接定义零件表面到内部的体热源分布，通过功率密度与频率来控制硬化层深度。频率越低，涡流透入深度越大，硬化层越深；反之高频获得更浅的硬化壳层。本文案例采用通量法，将线圈产生的热效应简化为基于表面深度的热流曲线，大幅降低计算成本，同时保留了工艺优化的灵活性。后续结合DANTE材料模型（考虑相变动力学、相变塑性、体积膨胀等）进行顺序耦合分析，从而精准预测最终残余应力。

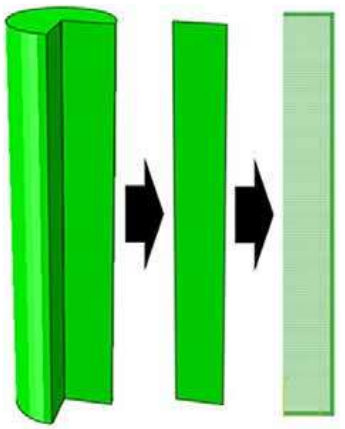

研究对象为一根直径3英寸（约76.2mm）的AISI 4140钢轴，材料状态为正火态。要求硬化层深度1.5~2mm（以50 HRC为界），淬火后表面硬度≥55 HRC。共设计两组工艺：单次工艺（Single-shot）直接全功率感应加热6.5秒后喷水淬火60秒，再空冷至室温；预热工艺（Preheat）则先以1/10功率预热60秒（心部升至约250℃），随后全功率加热3秒、喷水淬火60秒，最后空冷。两组均保持相同频率（或热通量曲线），仅功率和时序调整。边界条件考虑热空气对流、水喷淋及静止空气对流，为简化分析未考虑辐射换热。
工艺参数对比
单次工艺：全功率加热6.5s → 喷淋淬火60s → 空冷至室温
预热工艺：1/10功率预热60s → 全功率加热3s → 喷淋淬火60s → 空冷至室温
目标硬化层深度1.5~2mm，表面硬度＞55 HRC，频率设定保证相同热通量分布。

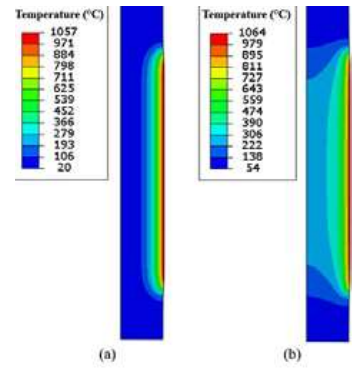

图2：(a) 单次模型感应加热后温度场 (b) 预热模型感应加热后温度场单次模型心部室温（约25℃），预热模型心部约250℃，两者表面均达到约1060℃。
图2展示了感应加热结束后、喷淋淬火前的温度场。单次模型中轴心接近室温，而预热模型由于预先加热，心部温度约250℃，表面均达到奥氏体化温度（~1060℃）。这种初始热状态差异将显著影响后续淬火过程中马氏体相变动力学以及热收缩行为。

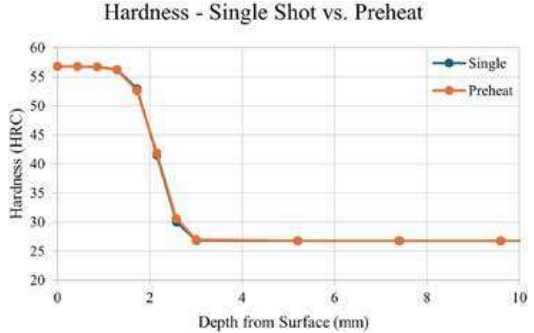

图3给出了两种工艺下的硬度梯度曲线。表面硬度均达到约56 HRC，满足要求；在50 HRC标定下，硬化层深度约为距表面1.8mm，与目标范围高度吻合。在距离表面2.5~3mm处硬度陡降至心部退火硬度（低于30 HRC）。这种急剧下降源于壳层奥氏体→马氏体相变，而心部未发生马氏体转变。值得注意的是，预热工艺并未改变硬化层深度与表面硬度，但后续残余应力分布却出现显著差异。

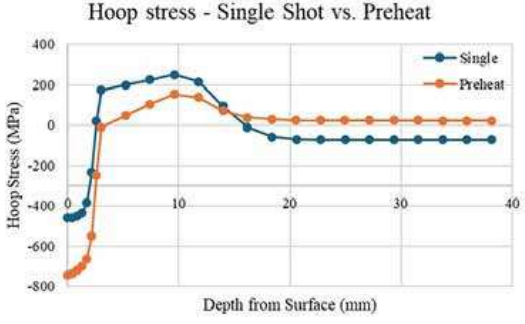

残余应力，特别是环向应力（Hoop Stress），对轴类零件的疲劳性能至关重要。图4展示了喷淋淬火+空冷后的环向应力沿径向的分布。单次工艺表面呈现约-450MPa（压应力），但在硬化层下方约2~3mm处迅速转变为约+170MPa的拉应力，这种压缩-拉伸的陡峭过渡是高周疲劳的隐患。而预热工艺表现优异：表面压应力高达-740MPa（比单次提高约64%），并且在壳芯界面附近拉应力显著降低——在3mm深度处预热模型应力几乎为中性（接近0MPa），单次模型则仍有约+170MPa拉伸。直到14mm深处，预热模型才表现出轻微心部拉应力，而单次模型心部为微压应力。这一结果直观表明：预热工艺不仅增加了表面压应力幅值，同时缓解了次表层拉应力峰值，大幅提升抗疲劳开裂能力。
图4：单次工艺与预热工艺的环向残余应力对比
两种工艺形成了等量马氏体，为何预热模型表面压缩应力更高？关键在于热收缩效应：预热模型中，加热结束心部温度较高（250℃），淬火时表层马氏体转变膨胀，但此时温热的心部尺寸相对较大；随着后续心部冷却至室温，心部体积收缩，对已形成的硬化壳层施加额外“拉伸”作用，但马氏体强度高，实际效果是心部收缩拖拽周围材料，使得硬化层承受更高的压缩应力。同时，由于预热工艺采用更短的全功率加热时间（3秒 vs 单次6.5秒），温度梯度更缓和，相变协调性提升。图5给出了淬火10秒后的温度场——预热模型心部仍明显高于单次模型，证明马氏体转变完成后，温差驱动了壳层附加压缩，并减轻界面拉应力。

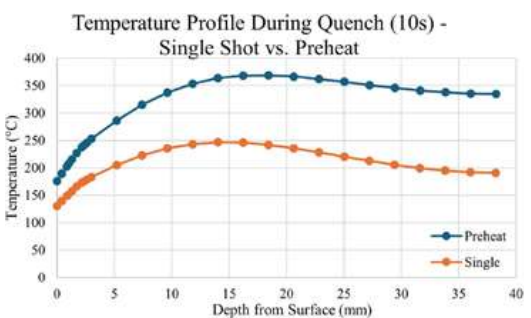

图5：淬火10秒后温度分布（单次vs预热）
DANTE内置了精确的相变动力学、TTT/CCT曲线、相变塑性和体积应变，能够真实反映快速冷却过程中马氏体转变引起的非线性行为。通过顺序热-力耦合，快速获得温度场→组织场→应力场，为工艺参数迭代提供了极高效率。相比物理试验，仿真可大幅缩短开发周期，并且能够可视化内部应力演变，识别危险区域。
专业提示：感应硬化仿真中，预热工艺除了改善残余应力外，还可以避免因过快的加热速率导致的裂纹敏感性。本文案例展示的方法可直接推广至齿轮、半轴、曲轴等几何，通过FEA模型优化频率、功率、预热时间等，实现“设计-仿真-验证”闭环。
感应硬化作为一种绿色、高效的表面强化技术，结合现代数值仿真，其潜力得到极大释放。本案例研究证明了：预热工艺在不改变硬化层深度及硬度分布的前提下，能显著提升表面残余压应力（从-450MPa提升至-740MPa），同时缓解壳芯交界处的拉应力峰值，降低高周疲劳失效风险。有限元分析（FEA）不仅能够深入揭示预热改善机理——利用热膨胀诱导附加压缩，还能够为工程师提供低成本、快节奏的工艺虚拟优化平台。采用DANTE材料模型可在设计阶段规避开裂与变形，让感应硬化工艺真正实现“高可靠、高性能”。
