焊缝符号是一种工程语言,在工程图纸上标注焊缝形式,焊缝尺寸和焊接方法,其表示方法在国标《GB/T 324- 2008》里详细规定。
焊缝符号一般由基本符号和指引线组成,必要时还可加上辅助符号,补充符号和焊缝尺寸符号。完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外,还包括指引线及必要的说明。

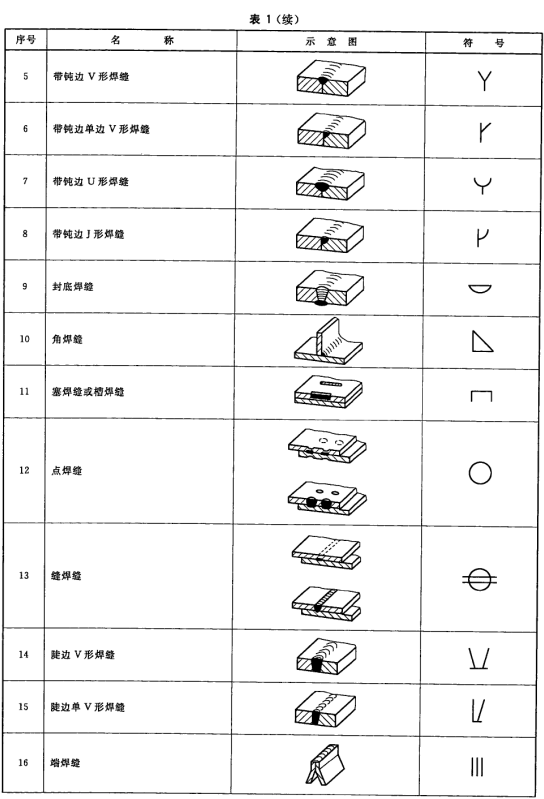

1.基本符号,表示焊缝横截面形状的符号,具体见表。
2.指引线
指引线一般由带有箭头的指引线(箭头线)和两条基准线(一条为细实线,另一条为虚线)组成,两条基准线间隔为2b(b为视图轮廓线宽度)。基准线一般应与图样的底边相平行,但在特殊条件下亦可与底边相垂直。

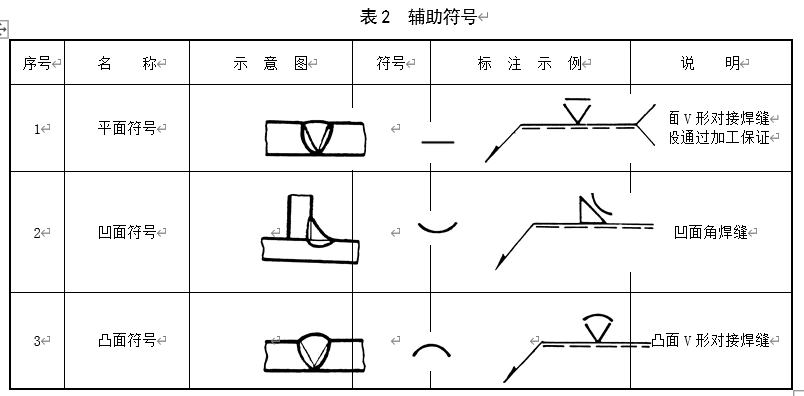

3.辅助符号:它是表示焊缝表面形状特征的符号,有三种,分别表示焊缝表面平齐、凹陷、凸起三种特征(如表),一般情况下不标。
4.补充符号:是为了补充说明焊缝的某些特征而采用的符号。
5.焊缝尺寸符号:是表示焊缝基本符号的尺寸大小。
